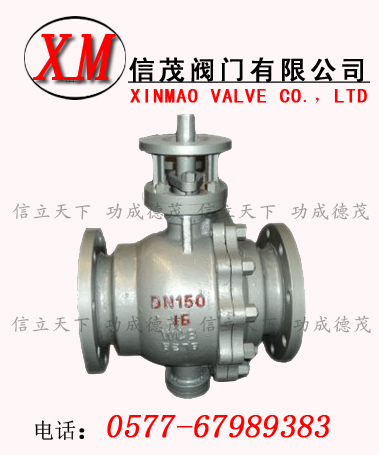

固定球閥概述：
固定球閥具有防火、防靜電設計，安裝無方向，用途廣泛，價格合理，多種驅動方式（手動、氣動、電動、液動、氣液聯動等），操作靈活。
優點：
1．流體阻力小，其阻力系數與同長度的管段相等。
2．結構簡單、體積小、重量輕。
3．緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。
4．操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5．維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6．在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
7．適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。 球旋轉90度時，在進、出口處應全部呈現球面，從而截斷流動。
應用范圍：
固定球閥適用于Class150～Class1500、PN16～PN100、JIS 10K～JIS 20K的各種管路上，用于截斷或接通管路中的介質，選用不同的材質，可分別適用于水、蒸汽、油品、液化氣、天然氣、煤氣、硝酸、醋酸、氧化性介質、尿素等多種介質，廣泛應用于化工、石油、天然氣、冶金等行業管路中主要用來做切斷、分配和改變介質的流動方向。
結構特點：
1、啟閉無摩擦。這一功能完全解決了傳統[wiki]閥門[/wiki]因密封面之間相互摩擦而影響密封的問題。
2、上裝式結構。對裝在管道上的閥門可直接在線檢查與維修，能有效減少裝置停車，降低成本。
3、單閥座設計。消除了閥門中腔介質因異常升壓而影響使用安全的問題。
4、低扭矩設計。特殊結構設計的閥桿，只需配一個小手輪閥門就能輕松啟閉。
5、楔形密封結構。閥門是靠閥桿提供的機械力，將球楔壓到閥座上而密封，使閥門的密封性不受管線壓差變化的影響，在各種工況下密封性能都有可靠保證。
6、密封面的自清潔結構。當球體傾離閥座時，管線中的流體沿球體密封面成360°均勻通過，不僅消除了高速流體對閥座局部的沖刷，也沖走了密封面上的聚積物，達到自清潔的目的。
標準規范：
設計制造標準：GB/T 12237-2007
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
主要零件及材質
|
序號
NO
|
零件名稱
|
材質
|
|
GB
|
ASTM
|
|
1
|
閥體
|
WCB
|
A2116-WCB
|
|
2
|
彈簧
|
60Si2aMn
|
AISI 9260
|
|
3
|
密封圈
|
PTFE
|
PTFE
|
|
4
|
墊片
|
PTFE
|
PTFE
|
|
5
|
排污螺母
|
25
|
A105
|
|
6
|
"0" 型密封圈
|
橡膠
|
橡膠
|
|
7
|
底蓋
|
25
|
A105
|
|
8
|
螺釘
|
35
|
A193-B7
|
|
9
|
固定軸
|
1Cr13
|
A276-410
|
|
10
|
滑動軸承
|
PTFE&
|
PTFE&
|
|
11
|
球體
|
1C18Ni9Ti
|
SS304
|
|
12
|
閥蓋
|
WCB
|
A216-WCB
|
|
13
|
閥座
|
25
|
A105
|
|
14
|
閥桿
|
1Cr33
|
A276-410
|
|
15
|
螺柱
|
35CrMoA
|
A193-B7
|
|
16
|
螺母
|
35
|
A194-2H
|
|
17
|
壓套
|
25
|
A105
|
|
18
|
填料
|
PTFE
|
PTFE
|
|
19
|
支架
|
WCB
|
A216-WCB
|
|
20
|
填料壓蓋
|
WCB
|
A2116-WCB
|
|
21
|
鍵 Key
|
45
|
AISI C 1045
|
技術規范
|
設計依據
|
國標系列
|
美標系列
|
|
設計標準
|
GB/T12237
|
AP16D
|
ANSI B16.34
|
|
法蘭連接結構長度
|
GB/T12221
|
AP16D
|
ANSI B16.10
|
|
結構長度(焊接)
|
GB/T15188.1
|
AP16D
|
ANSI B16.10
|
|
連接法蘭
|
GB/T9113
JB/T79 Hg20592
|
ANSI B16.5、B16.47
|
|
對焊端
|
GB/T12224
|
ANSI B16.25
|
|
試驗和檢驗
|
GB/T9092
|
AP16D
|
AP1598
|
試驗壓力
|
壓力等級
|
試驗壓力(MPa）
|
|
公稱壓力（PN）
|
磅級（Class）
|
殼體試驗
|
密封試驗
|
|
1.0
|
-
|
1.5
|
1.1
|
|
1.6
|
-
|
2.5
|
1.76
|
|
2.5
|
-
|
3.8
|
2.75
|
|
4.0
|
-
|
6.0
|
4.4
|
|
6.4
|
-
|
9.6
|
7.04
|
|
-
|
150
|
3.0
|
2.2
|
|
-
|
300
|
7.6
|
5.6
|
|
-
|
600
|
15.0
|
11.0
|
|
-
|
10K
|
2.4
|
1.5
|
|
-
|
20K
|
5.8
|
4.0
|
國標固定球閥
PN1.6MPa主要連接尺寸用重量
|
公稱通徑DN
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
700
|
|
d1
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
337
|
387
|
438
|
489
|
591
|
686
|
|
L
|
165
|
180
|
190
|
216
|
241
|
283
|
305
|
356
|
394
|
457
|
533
|
610
|
686
|
762
|
864
|
914
|
1067
|
1245
|
|
H
|
50
|
55
|
80
|
102
|
114
|
127
|
152
|
184
|
219
|
273
|
360
|
395
|
430
|
470
|
550
|
580
|
700
|
800
|
|
手動
|
H1
|
75
|
85
|
95
|
107
|
125
|
152
|
178
|
300
|
330
|
398
|
495
|
580
|
625
|
670
|
698
|
840
|
1050
|
1100
|
|
E
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
116
|
116
|
171
|
171
|
257
|
257
|
257
|
150
|
83
|
|
F
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
350
|
350
|
400
|
420
|
400
|
420
|
400
|
410
|
650
|
|
W
|
160
|
160
|
230
|
230
|
400
|
400
|
650
|
1050
|
1050
|
600
|
600
|
800
|
800
|
800
|
800
|
800
|
800
|
800
|
|
Wt(Kg)
|
4.5
|
5.7
|
7.0
|
12
|
16
|
22
|
35
|
58
|
74
|
205
|
322
|
460
|
576
|
864
|
1280
|
1600
|
1600
|
4500
|
|
電動
|
H2
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
554
|
600
|
652
|
760
|
770
|
830
|
-
|
940
|
940
|
1115
|
|
L1
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
235
|
235
|
235
|
259
|
400
|
400
|
-
|
410
|
410
|
410
|
|
氣動
|
H3
|
215
|
240
|
264
|
274
|
379
|
389
|
479
|
552
|
666
|
736
|
926
|
1059
|
1127
|
1393
|
1468
|
1538
|
1538
|
1450
|
|
L2
|
200
|
270
|
270
|
270
|
405
|
405
|
576
|
576
|
776
|
776
|
776
|
1060
|
1060
|
1360
|
1360
|
1360
|
1360
|
2840
|
PN2.5MPa主要連接尺寸用重量
|
公稱通徑DN
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
700
|
|
d1
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
337
|
387
|
438
|
489
|
591
|
686
|
|
L
|
165
|
180
|
190
|
216
|
241
|
283
|
305
|
381
|
403
|
502
|
568
|
648
|
762
|
838
|
914
|
991
|
1143
|
1346
|
|
H
|
50
|
55
|
80
|
102
|
114
|
127
|
152
|
184
|
219
|
273
|
360
|
395
|
430
|
470
|
550
|
580
|
700
|
800
|
|
手動
|
H1
|
75
|
85
|
95
|
107
|
125
|
152
|
178
|
300
|
330
|
398
|
495
|
580
|
625
|
670
|
698
|
840
|
1050
|
1100
|
|
E
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
116
|
116
|
171
|
171
|
257
|
257
|
257
|
150
|
83
|
|
F
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
350
|
350
|
420
|
420
|
400
|
400
|
400
|
410
|
650
|
|
W
|
160
|
160
|
230
|
230
|
400
|
400
|
650
|
1050
|
1050
|
600
|
600
|
800
|
800
|
800
|
800
|
800
|
800
|
800
|
|
Wt(Kg)
|
4.5
|
5.7
|
7.0
|
15
|
24
|
30
|
55
|
87
|
118
|
255
|
370
|
533
|
640
|
1030
|
1524
|
2100
|
4200
|
5300
|
|
電動
|
H2
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
235
|
235
|
400
|
400
|
410
|
410
|
-
|
420
|
690
|
690
|
|
L1
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
74
|
350
|
350
|
420
|
420
|
400
|
-
|
400
|
410
|
650
|
|
氣動
|
H3
|
215
|
240
|
264
|
340
|
379
|
452
|
479
|
646
|
666
|
814
|
1002
|
1059
|
1150
|
1205
|
1250
|
1295
|
1390
|
1470
|
|
L2
|
200
|
270
|
270
|
405
|
405
|
574
|
574
|
756
|
756
|
1060
|
1060
|
1060
|
1360
|
1360
|
2840
|
2840
|
3300
|
3300
|
PN4.0MPa主要連接尺寸及重量
|
公稱通徑DN
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
700
|
|
d1
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
337
|
387
|
438
|
489
|
591
|
686
|
|
L
|
165
|
180
|
190
|
216
|
241
|
283
|
305
|
381
|
403
|
502
|
568
|
648
|
762
|
838
|
914
|
991
|
1143
|
1346
|
|
H
|
50
|
55
|
80
|
102
|
114
|
127
|
152
|
184
|
219
|
273
|
360
|
395
|
430
|
470
|
550
|
580
|
700
|
800
|
|
手動
|
H1
|
75
|
85
|
95
|
107
|
125
|
152
|
178
|
300
|
330
|
398
|
495
|
580
|
625
|
670
|
698
|
840
|
1050
|
1100
|
|
E
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
116
|
116
|
171
|
171
|
257
|
257
|
257
|
150
|
83
|
|
F
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
350
|
350
|
420
|
420
|
400
|
400
|
400
|
410
|
650
|
|
W
|
160
|
160
|
230
|
230
|
400
|
400
|
650
|
1050
|
1050
|
600
|
600
|
800
|
800
|
800
|
800
|
800
|
800
|
800
|
|
Wt(Kg)
|
4.5
|
5.7
|
7.0
|
15
|
24
|
30
|
55
|
87
|
118
|
255
|
370
|
533
|
640
|
1030
|
1524
|
2100
|
4200
|
5300
|
|
電動
|
H2
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
235
|
235
|
400
|
400
|
410
|
410
|
-
|
420
|
690
|
690
|
|
L1
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
74
|
350
|
350
|
420
|
420
|
400
|
-
|
400
|
410
|
650
|
|
氣動
|
H3
|
215
|
240
|
264
|
340
|
379
|
452
|
479
|
646
|
666
|
814
|
1002
|
1059
|
1150
|
1205
|
1250
|
1295
|
1390
|
1470
|
|
L2
|
200
|
270
|
270
|
405
|
405
|
574
|
574
|
756
|
756
|
1060
|
1060
|
1060
|
1360
|
1360
|
2840
|
2840
|
3300
|
3300
|
|
