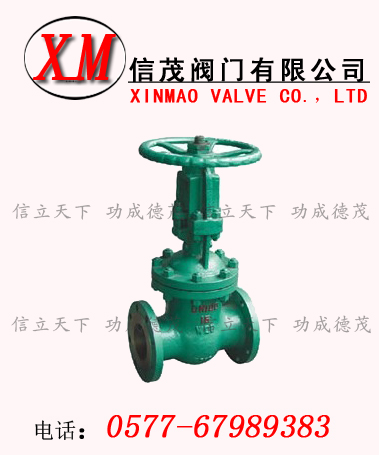

真空閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關 , 不能作調節和節流。閘板有兩個密封面 , 最常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異 , 通常為 5°, 介質溫度不高時為 2°52' 。楔式閘閥的閘板可以做成一個整體，叫做剛性閘板；也可以做成能產生微量變形的閘板 , 以改善其工藝性 , 彌補密封面角度在加工過程中產生的偏差 , 這種閘板叫做彈性閘板。此閥一般水平安裝。
真空閘閥特點：
重量輕：本體采用高級球黑鑄鐵制成，重量較傳統閘閥重量減輕約20%~30%，安裝維修方便。
平底式閘座：傳統的閘閥往往在通水洗管后即因外物諸如石頭，木塊、水泥、鐵屑、雜物等淤積于閥底凹槽內，容易造成無法關閉緊密而形成漏水現象，彈性座封閘閥底部采用與水管機同的平底設計，不易造成雜物淤積，使流體暢通無阻。
整體包膠：閘板采用高品質的橡膠進行整體內、外包膠，歐洲一流的橡膠硫化技術使得硫化后的閘板能夠保證精確的幾何尺寸，且橡膠與球墨鑄閘板接著牢靠，不易脫落及彈性記憶佳。水
精鑄閥體：閥體采用精密鑄造，精確的幾何尺寸使得閥體內部無需任何精加工即可保證閥門的密封性。
閘闊的種類 ,按密封面配置可分為楔式閘板式閘閥和平行閘板式閘閥 , 楔式閘板式閘閥又可 分為 :單閘極式、雙閘板式和彈性閘板式；平行閘板式閘閥可分為單閘板式和雙閘板式。按閥桿的螺紋位置劃分，可分為明桿閘閥和暗桿閘閥兩種。
真空閘閥優點：
流體阻力小 , 密封面受介質的忡刷和侵蝕小。
開閉較省力。
介質流向不受限制 , 不擾流、不降低壓力。
形體簡單 , 結構長度短，制造工藝性好，適用范圍廣。
真空閘閥缺點：
密封面之間易引起沖蝕和擦傷，維修比較困難。
外形尺寸較大，開啟需要一定的空間，開閉時間長。
結構較復雜。
真空閘閥的安裝與維護應注意以下事項：
手輪、手柄及傳動機構均不允許作起吊用，并嚴禁碰撞。
雙閘板閘閥應垂直安裝（即閥桿處于垂直位置 , 手輪在頂部 ）。
帶有旁通閥的閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力 ）。
帶傳動機構的閘閥，按產品使用說明書的規定安裝。
如果閥門經常開關使用 , 每月至少潤滑一次。
主要零部件材料
|
零件名稱
Part name
|
閥體、閥蓋
B0dy B0nnet
|
閥桿
Valve stem
|
閘板
Wedge gate
|
密封面
Sealing face
|
閥桿螺母
Valve Y0ke nut
|
填料
Parking
|
緊固件
Fastener
|
|
NKZ61H
NKZ64H H-C型
NKZ964H H-C型
NKZ961H
|
WCB
|
2Crl3
|
25
|
H：合金鋼
H：all0ysteel
|
鋁青銅
Albr0nze
|
膨脹復合石墨
Expanding
c0mp0und
graphite
|
優質碳鋼
High-grade
carb0n steel
|
|
NKZ61H
NKZ64H Y-I型
NKZ964H Y-I型
NKZ961H
|
鉻鉬鋼
Cr.M0 steel
|
20CrlM01VA
|
鉻鉬鋼
Cr.M0 steel
|
Y：硬質合金
Y：carbide all0y
|
鉻鉬鋼
Cr.M0 steel
|
主要尺寸及重量
|
公稱通徑
DN/mm
N0minal
diamecer
|
公稱壓力
PN/MPa
N0minal
pressure
|
主要外形尺寸和連接尺寸/mm
Main external andc0nnecting dimensi0ns
|
重量/kg
Weight
|
|
L
|
H
|
D
|
D0
|
∝
|
W
|
|
50
|
2.5
|
250
|
345
|
64
|
49
|
37030’
|
250
|
24
|
|
65
|
270
|
395
|
82
|
66
|
37030’
|
250
|
36
|
|
80
|
280
|
425
|
95
|
78
|
37030’
|
300
|
52
|
|
100
|
300
|
510
|
117
|
100
|
37030’
|
300
|
67
|
|
125
|
325
|
570
|
144
|
125
|
37030’
|
350
|
95
|
|
150
|
350
|
725
|
172
|
151
|
37030’
|
350
|
135
|
|
200
|
400
|
820
|
223
|
201
|
37030’
|
400
|
210
|
|
250
|
450
|
890
|
278
|
253
|
37030’
|
450
|
300
|
|
300
|
500
|
1070
|
330
|
303
|
37030’
|
550
|
395
|
|
350
|
550
|
1320
|
382
|
351
|
37030’
|
650
|
530
|
|
400
|
600
|
1450
|
432
|
398
|
37030’
|
750
|
685
|
|
450
|
650
|
1560
|
484
|
450
|
37030’
|
750
|
906
|
|
500
|
700
|
1720
|
535
|
498
|
37030’
|
850
|
1130
|
|
600
|
809
|
1880
|
638
|
600
|
37030’
|
900
|
1387
|
|
700
|
900
|
2083
|
738
|
700
|
37030’
|
950
|
1894
|
|
800
|
1000
|
2590
|
840
|
800
|
37030’
|
1000
|
2621
|
|
50
|
4.0
|
250
|
345
|
64
|
48
|
37030’
|
300
|
30
|
|
65
|
270
|
395
|
82
|
66
|
37030’
|
300
|
42
|
|
80
|
280
|
425
|
95
|
78
|
37030’
|
350
|
57
|
|
100
|
300
|
510
|
117
|
100
|
37030’
|
350
|
75
|
|
125
|
325
|
570
|
144
|
125
|
37030’
|
400
|
105
|
|
150
|
350
|
725
|
172
|
151
|
37030’
|
400
|
150
|
|
200
|
400
|
820
|
223
|
199
|
37030’
|
450
|
232
|
|
250
|
450
|
890
|
278
|
251
|
37030’
|
550
|
330
|
|
300
|
500
|
1070
|
330
|
301
|
37030’
|
650
|
430
|
|
350
|
550
|
1320
|
382
|
349
|
37030’
|
750
|
570
|
|
400
|
600
|
1450
|
432
|
396
|
37030’
|
850
|
730
|
|
50
|
6.4
|
250
|
350
|
64
|
48
|
37030’
|
300
|
34
|
|
65
|
280
|
405
|
82
|
65
|
37030’
|
300
|
48
|
|
80
|
310
|
435
|
95
|
76
|
37030’
|
350
|
65
|
|
100
|
350
|
515
|
117
|
98
|
37030’
|
400
|
81
|
|
125
|
400
|
580
|
150
|
128
|
37030’
|
400
|
112
|
|
150
|
450
|
735
|
172
|
149
|
37030’
|
450
|
161
|
|
200
|
550
|
835
|
223
|
197
|
37030’
|
550
|
255
|
|
250
|
650
|
905
|
278
|
245
|
37030’
|
650
|
390
|
|
300
|
750
|
1080
|
330
|
293
|
37030’
|
750
|
515
|
|
350
|
850
|
1340
|
382
|
341
|
37030’
|
800
|
695
|
|
400
|
950
|
1460
|
432
|
386
|
37030’
|
900
|
885
|
|
50
|
10.0
|
250
|
350
|
64
|
48
|
37030’
|
300
|
37
|
|
65
|
280
|
405
|
82
|
63
|
37030’
|
300
|
52
|
|
80
|
310
|
435
|
95
|
74
|
37030’
|
350
|
70
|
|
100
|
350
|
515
|
117
|
97
|
37030’
|
400
|
86
|
|
125
|
400
|
580
|
150
|
124
|
37030’
|
400
|
118
|
|
150
|
450
|
735
|
172
|
144
|
37030’
|
450
|
168
|
|
200
|
550
|
835
|
223
|
189
|
37030’
|
550
|
263
|
|
250
|
650
|
905
|
278
|
235
|
37030’
|
650
|
405
|
|
300
|
750
|
1080
|
330
|
281
|
37030’
|
750
|
536
|
|
350
|
850
|
1340
|
382
|
333
|
37030’
|
850
|
732
|
|
400
|
950
|
1460
|
432
|
376
|
37030’
|
950
|
947
|
注：PN2.5（25）型閥門允許作為PN1.0（10）、PN1.6（16）壓力級選用
