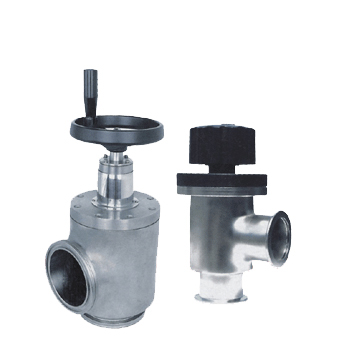

此系列閥門為手氣動驅動方式，它具有動作平穩、開啟高度大、使用可靠、密封性能好和壽命長等優點，是真空設備自動化首選閥門之一。閥門是以壓縮空氣為動力，通過電磁換向閥改變氣路方向，執行氣缸驅動閥板作啟閉運動。閥門的介質為空氣及非腐蝕性氣體。
手動高真空擋板閥產品特點：
標準化、模塊化設計，易于更換及維修；
便于清潔的設計；
電磁閥采用節能設計，體積小。
手動高真空擋板閥主要性能指標：
適用范圍：1×10-6Pa～1.2×105Pa（波紋管密封）
1×10-5Pa～1.2×105Pa（氟膠圈密封）
打開時閥板上的壓差：≤1.2×105 Pa任意方向
閥體和閥座漏率：≤1.3×10-7Pa·L·s-1
建議首次維修前循環次數：200，000次
閥體烘烤溫度：≤150℃
安裝位置：任意
電源：交流220V 50Hz，6W或直流24V，3W（特殊規格可定做）
壓縮空氣（只適用于氣動）：0.4～0.7MPa
閥門開啟和關閉時間：≤1s
閥門位置指示：啟閉位置指示開關（磁性開關）
快卸法蘭連接活套法蘭連接
|
型號
|
DN
|
D1
|
D
|
A
|
H
|
P
|
法蘭標準
|
|
GD-J10(b)
|
10
|
12.2
|
30
|
30
|
124.5
|
60
|
GB4982
|
|
GD-J16(b)
|
16
|
17.2
|
30
|
40
|
124.5
|
60
|
|
GD-J25(b)
|
25
|
26.2
|
40
|
50
|
134.5
|
78
|
|
GD-J32(b)
|
32
|
34.2
|
55
|
58
|
153
|
78
|
|
GD-J40(b)
|
40
|
41.2
|
55
|
65
|
160.5
|
78
|
|
GD-J50(b)
|
50
|
52.2
|
75
|
70
|
203
|
78
|
|
型號規格
|
DN
|
D1
|
DO
|
D2
|
A
|
P
|
H
|
n-φc
|
DNy
預抽口
|
|
|
GDQ-J50
|
50
|
100
|
90
|
55
|
70
|
78
|
203
|
4-φ-
|
|
GB6070
|
|
GDQ-J63
|
63
|
130
|
110
|
68
|
88
|
160
|
380
|
4-φ9
|
|
|
GDQJ-80
|
80
|
145
|
125
|
85
|
98
|
160
|
400
|
8-φ9
|
|
|
GDQJ-100
|
100
|
165
|
145
|
105
|
108
|
160
|
420
|
8-φ9
|
|
|
GDQ-(S)160
|
160
|
225
|
200
|
165
|
158
|
160
|
575
|
8-φ11
|
DN40
|
|
GDQ-(S)200
|
200
|
285
|
260
|
208
|
200
|
160
|
655
|
12-φ11
|
DN50
|
|
GDQ-(S)250
|
250
|
335
|
310
|
258
|
208
|
250
|
690
|
12-φ11
|
DN63
|
|
GDQ-(S)320
|
320
|
425
|
395
|
328
|
250
|
250
|
785
|
12-φ14
|
DN80
|
|
GDQ-(S)150
|
150
|
220
|
195
|
156
|
158
|
160
|
575
|
8-φ12
|
DN40
|
JB919
|
|
GDQ-(S)300
|
300
|
380
|
350
|
308
|
250
|
250
|
785
|
8-φ14
|
DN80
|
JB919
|
