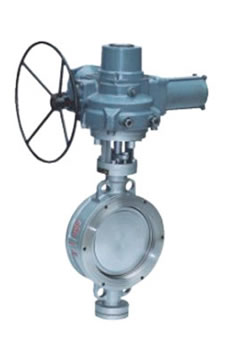

電動彈性金屬密封蝶閥概述

Dt973H電動彈性金屬密封蝶閥采用一個“U”型不銹鋼密封圈，該精密的彈性密封圈與經過拋光的蝶板三維偏心接觸。解決了傳統偏心蝶閥在啟閉0°～10°瞬間密封面仍處于滑動接觸摩擦的弊病,實現蝶板在開啟瞬間密封面即分離,關閉接觸即密封的效果,達到延長使用壽命、密封性能最佳的目的。因此被廣泛地應用到介質溫度≤550℃的冶金、電力、石油、化工、空氣、煤氣、可燃氣體以及給排水等腐蝕性介質的管道上，是調節流量和截斷流體的最佳裝置。

電動彈性金屬密封蝶閥特點

1、該蝶閥結構簡單、緊湊、重量輕、易于安裝和拆卸、維修方便；
2、本蝶閥采用不銹鋼“U”型密封圈，具有一定的彈性無論在高溫、低溫的情況下，它與蝶板均具有優良的密封性；
3、本蝶閥的三維偏心距，經過嚴格的計算，“U”型密封圈與蝶板幾乎無磨擦，使用壽命長，并具有越關越緊的功能；
4、蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長；
5、本蝶閥結構獨特，“開關”僅需轉動閥桿90°即可完成。操作靈活、方便、省力、不受介質壓力的高低影響，密封性能可靠；
6、耐高溫、耐低溫、耐腐蝕性。

電動彈性金屬密封蝶閥采用標準

設計標準:GB/T12238-1989
法蘭連接尺寸:
GB/T9113.1-2000；GB/T9113.2-2000
GB/T9115.1-2000；GB/T9115.2-2000
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992；JB/T9092-1999

電動彈性金屬密封蝶閥執行機構

類型：CH系列特點：
1.功能強勁:智能型、調節型、開關式。
2.體積小巧：體積僅相當于同類產品的35%左右。
3.使用方便：采用單相電源，接線簡單；采用獨創的球型凸出結構，使觀察更方便；免加油免點檢、防水防銹、任意角度安裝。
4.保護裝置有雙重限位、過熱保護、過載保護。全行程時間15秒、30秒、45秒、60秒。及帶手動功能。
5.智能數控：內置模塊采用先進計算機單片及智能控制軟件直接接收計算機或工業儀表等輸出的標準信號（4-20mADC/1-5VDC）實現閥門開度的智能控制和精確定位。
也可選用3810系列或NA系列電子式角行程執行機構.亦可選用PSQ系列或DYR系列。≥DN300口徑閥門一般采用380VAC電動執行器。國內品牌如瑞基，澳托克，揚州電力，天二通，蘭陵等；國外品牌有英國羅托克、法國伯納德、德國甌瑪、德國西博思（西門子）等。

電動彈性金屬密封蝶閥主要技術參數 公稱通徑 DN（mm） 50～1200 公稱壓力 PN（MPa） 0.6 1.0 1.6 2.5 4.0 試驗壓力 強度試驗 0.9 1.5 2.4 3.75 6.0 密封試驗 0.66 1.1 1.76 2.75 4.4 氣密封試驗 0.6 0.6 0.6 0.6 0.6 適用介質 水、蒸氣、油品、酸類腐蝕性等。 適用溫度 碳鋼 :-29℃～600℃ 不銹鋼-40℃～600℃

電動彈性金屬密封蝶閥主要零件的材質 零件名稱 材料 閥體 鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼 蝶板 鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼 密封圈 不銹鋼、聚內脂、抗磨材料 閥桿 2Cr13、1Cr13不銹鋼、鉻鉬鋼 填料 柔性石墨

三偏心特點及原理 1、偏離管道中心 2、偏離密封面中心 3、傾斜的錐形 當閥門開啟時，蝶板與閥座在關閉時瞬間接觸，利用蝶板偏心1、偏心2迅速脫離閥座，降低了密封副的磨損，磨擦力矩小，開啟靈活。偏心錐面3，使閥門在開啟或關閉時蝶板能通過閥座內孔，實現接觸密封。另外，錐形蝶板的旋轉半徑大于密封副接觸位置的旋轉半徑，故蝶板在閥門關閉時將出現越關越緊，能夠實現自鎖，防止蝶板過位。   外形尺寸 Dt 3 6 9 73H- 6 10 C.P.R.V系列對夾式彈性金屬硬密封蝶閥 公稱通徑 結構長度 標準值 外形尺寸（參考值) 連接尺寸(標準值) 重量 (kg) H Dt373H Dt673H Dt973H PN0.6MPa PN1.0MPa 毫米 英寸 L H1 A1 B1 H2 A2 B2 H3 A3 B3 D1 Z-d D1 Z-d 50 2 43 112 350 180 200 625 245 72 530 250 255 110 4-14 125 4-18 11 65 21/2 46 115 370 180 200 625 245 72 530 250 255 130 4-14 145 4-18 12 80 3 49 120 380 180 200 645 245 72 565 250 255 150 4-18 160 8-18 14 100 4 56 138 420 180 200 675 355 92 600 250 255 170 4-18 180 8-18 16 125 5 64 164 460 180 200 715 355 92 640 250 255 200 8-18 210 8-18 26 150 6 70 175 555 270 280 800 355 92 705 300 315 225 8-18 240 8-22 28 200 8 71 208 605 270 280 850 250 170 775 300 315 280 8-18 295 8-22 44 250 10 76 243 680 270 280 925 250 170 945 300 315 335 12-18 350 12-22 68 300 12 83 283 800 380 420 1035 450 220 1070 300 315 395 12-22 400 12-22 85 350 14 92 310 835 380 420 1070 450 220 1140 300 315 445 12-22 460 16-22 121 400 16 102 340 915 450 470 1190 450 220 1210 300 315 495 16-22 515 16-22 140 450 18 114 380 960 480 490 1250 650 280 1335 575 714 550 16-22 565 20-26 190 500 20 127 410 1020 480 490 1290 650 280 1415 575 714 600 20-22 620 20-26 260 600 24 154 470 1225 480 490 1455 850 380 1605 656 810 705 20-26 725 20-30 380 700 28 165 550 1355 640 660 1585 850 380 1844 656 810 810 24-26 840 24-30 450 800 32 190 640 1470 640 660 1700 1250 380 2040 656 810 920 24-30 950 24-33 650 900 36 203 710 1545 750 860 1965 1250 380 2255 785 863 1020 24-30 1050 28-33 830 1000 40 216 770 1795 850 900 2015 1250 380 2380 785 863 1120 28-30 1160 28-36 1050 1200 48 254 890 1965 850 900 2250 1250 380 2640 785 863 1340 32-33 1380 32-39 1400 Dt 3 6 9 73H- 16 25 C.P.R.V系列對夾式彈性金屬硬密封蝶閥 公稱通徑 結構長度 標準值 外形尺寸（參考值） 連接尺寸(標準值) 重量 (kg) H Dt373H Dt673H Dt973H PN1.6MPa PN2.5MPa 毫米 英寸 L H1 A1 B1 H2 A2 B2 H3 A3 B3 D1 Z-d D1 Z-d 50 2 43 112 350 180 200 625 245 72 530 250 255 125 4-14 125 4-18 11 65 21/2 46 115 370 180 200 625 245 72 530 250 255 145 4-14 145 8-18 12 80 3 49 120 380 180 200 645 245 72 565 250 255 160 8-18 160 8-18 15 100 4 56 138 420 180 200 675 355 92 600 250 255 180 8-18 190 8-22 17 125 5 64 164 460 180 200 715 355 92 640 250 255 210 8-18 220 8-26 27 150 6 70 175 555 270 280 800 355 92 705 300 315 240 8-22 250 8-26 29 200 8 71 208 605 270 280 850 250 170 775 300 315 295 12-22 310 12-26 45 250 10 76 243 680 270 280 925 250 170 945 300 315 355 12-26 370 12-30 69 300 12 83 283 825 380 420 1035 450 220 1070 300 315 410 12-26 430 16-30 86 350 14 92 310 900 380 420 1070 450 220 1140 300 315 470 16-26 490 16-33 122 400 16 102 340 980 450 470 1190 450 220 1210 300 315 525 16-30 550 16-36 141 450 18 114 380 1030 480 490 1250 650 280 1335 575 714 585 20-30 600 20-36 191 500 20 127 410 1105 480 490 1290 650 280 1415 575 714 650 20-33 660 20-36 260 600 24 154 470 1310 480 490 1455 850 380 1605 656 810 770 20-36 770 20-39 380 700 28 165 550 1435 640 660 1585 850 380 1844 656 810 840 24-36 875 24-42 450 800 32 190 640 1605 640 660 1700 1250 380 2040 656 810 950 24-39 990 24-48 650 900 36 203 710 1745 750 860 1865 1250 380 2255 785 863 1050 28-39 1090 28-48 830 1000 40 216 770 1885 850 900 2015 1250 380 2380 785 863 1170 28-42 1210 28-56 1050 1200 48 254 890 2105 850 900 2250 1250 380 2640 785 863 1390 32-48 1420 32-56 1400 用戶注意:表中H1、H2、H3尺寸均可根據用戶需要加長（長桿蝶閥），若需特殊材料定貨時提出。 注：Dt-代表彈性密封結構   Dt 3 6 9 73H- 40C.P.R.V系列對夾式彈性金屬硬密封蝶閥 公稱通徑 結構長度 標準值 外形尺寸（參考值） 連接尺寸 標準值 H Dt373H Dt673H Dt973H PN40MPa 毫米 英寸 L H1 A1 B1 H2 A2 B2 H3 A3 B3 D1 Z-d 50 2 43 112 350 180 200 625 250 170 530 250 255 125 4-14 65 21/2 46 115 370 270 280 625 250 170 530 250 255 145 8-18 80 3 49 120 380 270 280 645 250 170 565 250 255 160 8-18 100 4 56 138 420 270 280 675 250 170 600 250 255 190 8-22 125 5 64 164 460 380 420 715 450 220 640 250 255 220 8-26 150 6 70 175 555 380 420 800 450 220 705 300 315 250 8-26 200 8 71 208 605 450 470 850 450 220 775 300 315 320 12-30 250 10 76 243 680 450 470 925 450 280 945 300 315 385 12-33 300 12 83 283 825 450 470 1035 650 280 1070 300 315 450 16-33 350 14 92 310 900 480 490 1070 650 280 1140 300 315 510 16-36 400 16 102 340 980 480 490 1190 650 280 1210 300 315 585 16-39 450 18 114 380 1030 640 660       1335 575 714 610 20-39 500 20 127 410 1105 640 660       1415 575 714 670 20-42 注：法蘭標準：GB/T9113.1-2000 GB/T9113.2-2000 GB/T911.5.1-2000 GB/T9115.2-2000 用戶注意:表中H1、H2、H3尺, , 寸均可根據用戶需要加長（長桿蝶閥），若需特殊材料定貨時提出。

訂貨時請填寫《規格書》或注明以下內容： 一、若訂貨前還未選定型號，請向我們提供您的使用參數:1.公稱通徑、額定流量系數KV， 2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥作用形式(電-關式或電-開式)，4.流量特性， 5.閥前、閥后壓力，6.閥體、閥芯材料，7.輸入信號，8.是否帶附件，說明附件型號。以便我們的為您正確選型。  蝶閥定貨須知： 一、①需采購的信茂硬密封蝶閥產品名稱與型號②硬密封蝶閥口徑③硬密封蝶閥是否帶附件以便我們的為您正確選型。 二、若已經由設計單位選定信茂公司的硬密封蝶閥型號，請按硬密封蝶閥型號直接向我司銷售部訂購(13968981418) 三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的信茂閥門專家為您審核把關。 四、我們追求的不是一次的利益關系，而是與您的長期合作。我們提供的不是低廉的劣質品，而是貨真價實的真品。我們所有的信茂人兢兢業業只為了打造溫州的品牌閥門，為您提供滿意的產品。我們愿與您攜手共進，共創輝煌。 歡迎您訪問我公司官網永嘉信茂閥門有限公司 ：http://m.xyning.cn/我公司主要產品有{電動蝶閥 氣動蝶閥 法蘭式蝶閥 對夾式蝶閥 通風蝶閥 不銹鋼蝶閥  硬密封蝶閥  蝶閥}如果您對我們的產品感興趣.歡迎您致電【0577-67989383】詢價下單,我們一定會盡心盡力為您提供優質的服務.
