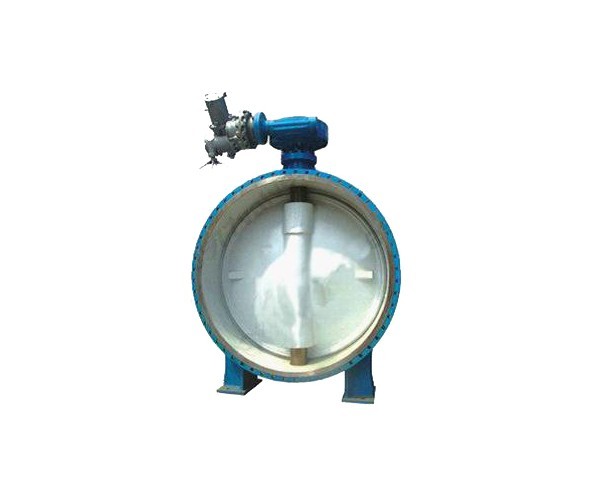

大口徑軟密封蝶閥特點
1、本閥采用雙偏心結構，具有越關越緊的密封功能，密封性能可靠。
2、密封副材料選用不銹鋼和丁腈耐油橡膠配對，使用壽命長。
3、橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。
4、蝶板采用框架結構，強度高，過流面積大，流阻小。
5、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。
6、本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。
7、本閥結構獨特，操作靈活，省力，方便。
大口徑軟密封蝶閥主要結束參數
|
公稱通經DN（mm)
|
50～2000
|
50～1600
|
|
公稱藥理PN（MPa)
|
0.6
|
1.0
|
1.6
|
|
密封試驗(MPa)
|
0.66
|
1.1
|
1.76
|
|
強度試驗(MPa)
|
0.9
|
1.5
|
2.4
|
|
適用溫度
|
丁腈橡膠：-40℃～90℃氟橡膠：-20℃～200℃
|
|
適用介質
|
水、空氣、天然氣、油品及弱腐蝕性流體
|
|
泄漏率
|
符合GB/T13927-92標準
|
|
驅動方式
|
蝸輪傳動、電動、氣動、液動
|
大口徑軟密封蝶閥主要零部件材料
|
零件名稱
|
材料
|
|
閥體
|
WCB、QT450-10、HT200、HT250
|
|
蝶板
|
WCB、QT450-10、HT200、HT250
|
|
閥軸
|
2Cr13
|
|
密封圈
|
丁腈耐油橡膠
|
|
填料
|
柔性石墨
|
大口徑軟密封蝶閥執行標準
|
制造標準
|
GB/T 122387-89
|
|
法蘭標準
|
GB9113-2000、GB17241.6-1998
|
|
結構長度標準
|
GB12221-89
|
|
檢驗標準
|
GB/T 13927-92
|
大口徑軟密封蝶閥主要外形連接尺寸 單位：mm
|
DN
|
主要外形連接尺寸
|
法蘭尺寸和螺栓孔尺寸
|
|
L
|
H
|
Ho
|
A
|
B
|
0.25MPa
|
0.6MPa
|
1.0MPa
|
|
D
|
D1
|
D2
|
n-d
|
D
|
D1
|
D2
|
n-d
|
D
|
D1
|
D2
|
n-d
|
|
2200
|
840
|
1665
|
4529
|
2057
|
1585
|
2405
|
2340
|
2295
|
52-33
|
2475
|
2390
|
2335
|
52-43
|
2550
|
2440
|
2370
|
52-56
|
|
2400
|
910
|
1778
|
4845
|
2057
|
1585
|
2605
|
2540
|
2485
|
56-33
|
2685
|
2600
|
2545
|
56-43
|
2760
|
2650
|
2570
|
55-56
|
|
2600
|
990
|
1865
|
5060
|
2057
|
1585
|
2805
|
2740
|
2695
|
60-33
|
2905
|
2810
|
2750
|
60-49
|
2960
|
2850
|
2780
|
60-56
|
|
2800
|
1070
|
2051
|
5960
|
2357
|
1905
|
3030
|
2960
|
2910
|
64-36
|
3115
|
3020
|
2960
|
64-49
|
3180
|
3070
|
3000
|
64-56
|
|
3000
|
1150
|
2189
|
6800
|
2357
|
1905
|
3230
|
3160
|
3110
|
68-36
|
3315
|
3220
|
3160
|
68-49
|
3405
|
3290
|
3210
|
68-62
|
蝶閥定貨須知：
一、①需采購的信茂軟密封蝶閥產品名稱與型號②軟密封蝶閥口徑③軟密封蝶閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定信茂公司的軟密封蝶閥型號，請按軟密封蝶閥型號直接向我司銷售部訂購(13968981418)
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的信茂閥門專家為您審核把關。
