產品展示

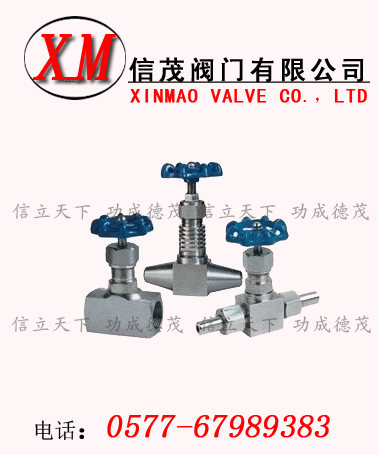

針型截止閥

產品名稱：	針型截止閥
產品型號：	J11W、J21W、J61W
產品特點：	信茂針型截止閥：質量可靠，價格實惠，交貨及時，售后周到.我公司提供全套工程閥門解決方案，閥門售前、售中、售后專業服務!

針型截止閥詳細資料：

針型截止閥概述：針型截止閥采用浮動式閥芯、鍛鋼閥體結構，具有結構簡單、重量輕等特點。常用于核電廠應急柴油發電機系統中手動接通、切斷管路介質。根閥適用的壓力、溫度范圍廣，通常用于中、小口徑的管道。

結構特點;

結構簡單、重量輕、維修方便、啟閉迅速、密封面不易磨損、擦傷、密封性較好、壽命長。

結構與使用根閥由手動操作機構與閥體兩部分組成。

密封部分用司太萊合金堆焊，能承受高壓主高溫流體沖蝕。

J11W內螺紋針型截止閥主要零部件材料

零件名稱	閥桿、閥蓋	閥桿、閥瓣	填料
J11W-16P	鉻鎳不銹鋼	鉻鎳不銹鋼	聚四乙氟乙稀、柔性石墨
J11W-160、J13W-40	優質碳鋼	優質碳鋼	聚四乙氟乙稀、柔性石墨

主要性能規范

型號	公稱壓力 (MPa)	試驗壓力(MPa)			工作壓力(MPa)	工作溫度 (℃)	適用介質
型號	公稱壓力 (MPa)	殼體	密封(液)	密封(氣)	工作壓力(MPa)	工作溫度 (℃)	適用介質
J11W-16	1.6	2.4	1.76	0.6	1.6	P≤540℃	液化石油氣水、酸、蒸汽、油品等
J11W40P	4.0	6.0	4.4	0.6	4.0	P≤540℃
J11W-160	16.0	24.0	17.6	0.6	16.0	C≤425℃
J11W-320P	32.0	48.0	35.2	0.6	32.0	C≤425℃

主要外型及連接尺寸

公稱直徑DN(mm)	管螺紋	尺寸					重量(Kg)
公稱直徑DN(mm)	管螺紋	Do	L	H	H1	d	重量(Kg)
6	1/4	60	55	90	100	4	0.63
10	3/8	60	60	92	102	5	0.65
15	1/2	65	65	97	107	6	0.8
20	3/4	80	80	109	121	8	1.07
25	1	100	90	122	132	10	1.8
32	11/4	140	128	180	191	15	5.0
40	11/2	160	148	200	215	18	7.2

J21W外螺紋針型截止閥主要零部件材料

零件名稱	閥桿、閥蓋	閥桿、閥瓣	填料
J21W-16P	鉻鎳不銹鋼	鉻鎳不銹鋼	聚四氟乙稀、柔性石墨
J21W-160	優質碳鋼	鉻不銹鋼	聚四氟乙稀、柔性石墨

主要性能規范

型號	公稱壓力(MPa)	試驗壓力(MPa)			工作壓力(MPa)	工作溫度(℃)	適用介質
型號	公稱壓力(MPa)	殼體(MPa)	密封	密封(氣)	工作壓力(MPa)	工作溫度(℃)	適用介質
J21W -16	1.6	2.4	1.76	0.6	1.6	P≤540℃	液化石油氣水、酸、蒸汽、油品等
J21W 40P	4.0	6.0	4.4	0.6	4.0	P≤540℃
J21W-160	16.0	24.0	17.6	0.6	16.0	C≤425℃
J21W -320P	32.0	48.0	35.2	0.6	32.0	C≤425℃

主要外型及連接尺寸

公稱直徑(mm)	尺寸							重量(Kg)
公稱直徑(mm)	Do	D1	D2	L	H1	H2	M	重量(Kg)
6	65	14	6	140	96	106	20×1.5	0.9
10	80	18	10	160	115	125	24×1.5	1.18
15	100	22	15	180	122	132	30×2	2.0
20	110	28	18	220	156	166	36×2	3.5
25	140	33	22	230	169	180	39×2	4.3

J61W焊接式針型截止閥主要零件材料

零件名稱	閥體、閥蓋、螺栓	閥桿、閥瓣、密封圈	填料	墊片	手輪
J61W	鉻鎳不銹鋼	不銹鋼	聚四氟乙稀、柔性石墨	橡膠石棉板	優質碳鋼

最高壓力可達到320公斤

主要尺寸及重量

公稱直徑 DN (mm)	尺寸 (mm)				重量 (Kg)
公稱直徑 DN (mm)	L	H	H1	D1	重量 (Kg)
6	100	110	125	80	0.65
10	110	130	150	100	0.65
15	130	145	170	110	0.8
20	150	170	190	125	1.1
25	170	180	210	125	1.8
32	180	200	250	160	5.0

主要性能規范

型號	公稱壓力 MPa	試驗壓力 MPa			工作壓力 MPa	工作溫度（℃）	適用介質
		殼體	密封（液）	密封（氣）
J61W-100	10.	15.0	11.0	0.6	10.0	C≤425℃ P≤540℃	水、油品、液化石油氣等
