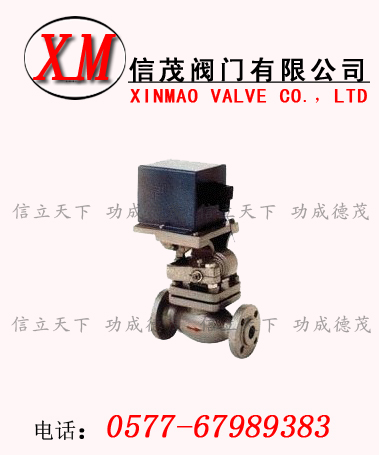

高溫高壓電磁閥概述：
電磁閥主要是對管道中的介質進行雙位自動調節和遠程控制，高溫高壓電磁閥適用介質范圍較廣，可分別使用于水、輕油、重油、非腐蝕性氣體及蒸汽等流體，如電站抽氣管道疏水系統和蒸發器的排氣系統中。
工作原理：
電磁閥電磁鐵通電時，連桿被提升，帶動轉軸轉動，副閥打開。由于副閥被開啟，主閥閥杯上部的壓力流體被排出，因此主閥閥杯下部的壓力比上部高，這樣下部的壓力將主閥閥杯向上推開。主閥被打開后，上下壓力相等，閥杯在電磁力、上下壓力作用下，置于平衡狀態，閥門開通。斷電時在銜鐵自重及返回彈簧作用下，關下副閥，副閥關閉后，隨之主閥閥杯上部的壓力升高而將主閥閥杯壓下，達到斷流密封作用，閥門關閉。
技術參數：
|
介質溫度℃
|
ZCZG
|
≤250
|
|
ZCZH
|
≤400
|
|
公稱壓力
(MPa)
|
ZCZG
|
2.5
|
|
ZCZH
|
4.0
|
|
工作壓差
(MPa)
|
ZCZG
|
0.1~2.5
|
|
ZCZH
|
0.1~4.0
|
|
公稱通徑
(mm)
|
10
|
15
|
20
|
25
|
32
|
40
|
60
|
65
|
80
|
100
|
|
功耗
|
0.15KVA
|
0.46KVA
|
0.15KVA
|
|
電源電壓
|
AC220V其余規格可作特殊訂貨
|
|
額定流量系數
(KV)
|
按JB/T7352-94規定
|
|
泄漏量(m/min)
|
按JB/T7352-94·F規定
|
|
|
|
|
|
|
|
|
|
|
|
|
外形尺寸：
|
DN
|
L
|
H
|
D
|
D1
|
D2
|
D3
|
b
|
f1
|
f
|
n-d
|
|
10
|
160
|
298
|
90
|
60
|
34
|
41
|
16
|
4
|
2
|
4-Φ14
|
|
15
|
160
|
298
|
95
|
65
|
39
|
45
|
16
|
4
|
2
|
4-Φ14
|
|
20
|
200
|
304
|
105
|
75
|
50
|
55
|
16
|
4
|
2
|
4-Φ14
|
|
25
|
200
|
304
|
115
|
85
|
57
|
65
|
16
|
4
|
2
|
4-Φ14
|
|
32
|
200
|
314
|
140
|
100
|
65
|
78
|
18
|
4
|
2
|
4-Φ18
|
|
40
|
260
|
460
|
150
|
110
|
75
|
85
|
18
|
4
|
3
|
4-Φ18
|
|
50
|
300
|
460
|
165
|
125
|
87
|
100
|
20
|
4
|
3
|
4-Φ18
|
|
65
|
290
|
433
|
185
|
145
|
109
|
120
|
22
|
4
|
3
|
8-Φ18
|
|
80
|
310
|
433
|
200
|
160
|
120
|
135
|
22
|
4
|
3
|
8-Φ18
|
|
100
|
350
|
461
|
235
|
190
|
149
|
160
|
24
|
4.5
|
3
|
8-Φ22
|
安裝須知
1、安裝時電磁閥線圈向上，并保持垂直位置，電磁閥上箭頭或標記應與管道流向一致，不得安裝在有濺水或漏水的地方。
2、電磁閥的工作介質應清潔無顆粒雜質，電磁閥內件表面上的污物及過濾器，需定期清潔干凈。
3、在電磁閥發生故障時，為了及時隔離電磁閥，并保證系統正常運行，最好安裝旁路裝置
4、在管路系統中，安裝在支路上的電磁閥通徑應小于主管道閥門的通徑(如圖二)。
5、安裝電磁閥前，管道必須清洗干凈。建議在閥前安裝過濾器，蒸汽管道安裝疏水閥。
6、不能將閥安裝在管道的低凹處，以免因蒸汽冷凝水、雜質等沉淀在閥內而防礙動作。
7、不能在爆炸危險場合使用。
8、在管路剛性不足情況下，建議把閥前管道用支架固定，以免電磁閥工作時引起振動。
9、在安裝前，要注意看清產品標牌，認真閱讀使用說明書，判斷產品是否符合使用條件。
10、電磁閥前后管道上需安裝壓力表，以便觀察管道壓力。
|
