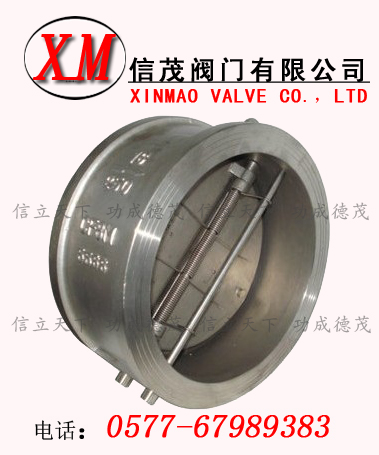

對夾雙瓣旋啟式止回閥詳細資料：
針對國內傳統使用的H44型法蘭連接旋啟式止回閥具有體積笨大，流體阻力大，閥門關閉時水錘壓力高，安裝、維修難，使用壽命短等缺點。信茂閥門針對傳統法蘭結構止回閥存在的問題，研制生產了對夾式止回閥系列，H76對夾雙瓣旋啟式止回閥具有結構長度短，體積小、重量輕，閥瓣關閉快速，水錘壓力小，安裝方便，流體阻力小，動作靈敏、密封性能好，閥瓣行程短、關閥沖擊力小，整體結構、簡單緊湊，使用壽命長、可靠性高等特點。
雙瓣旋啟對夾式止回閥由閥體、閥瓣、閥桿及彈簧等零件組成，采用對夾式連接，結構緊湊。由于閥瓣的關閉行程短，并有彈簧加載，關閉速度快，可顯著減少水錘現象。產品具有體積小、重量輕、動作靈敏、密封可靠、安裝方便等特點，可水平安裝或垂直安裝，可適用于水、蒸氣、油品、硝酸、醋酸、強氧化性介質等多種介質。
對夾雙瓣旋啟式止回閥應用范圍：
雙瓣旋啟對夾式止回閥適用于公稱壓力PN10～PN420、Class150～Class2500；公稱通徑DN15～DN1200、NPS1/2～48；工作溫度-196℃～540℃的各種管路上，用于防止介質倒流。通過選用不同的材質，對夾式止回閥可適用于石化、冶金、電力、輕工、食品等行業中水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質。
對夾雙瓣旋啟式止回閥結構特點：
1. 結構長度短，其結構長度只有傳統法蘭止回閥的1/4～1/8；
2. 體積小、重量輕，其重量只有傳統法蘭止回閥的1/4～1/20；
3. 閥瓣關閉快速，水錘壓力��；
4. 水平管道或垂直管道均可使用，安裝方便；
5. 流道通暢、流體阻力��；
6. 動作靈敏、密封性能好；
7. 閥瓣行程短、關閥沖擊力��；
8. 整體結構、簡單緊湊、造型美觀；
9. 使用壽命長、可靠性高。
標準規范：
設計制造標準：JB/T 8937
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
對夾雙瓣旋啟式止回閥與法蘭單瓣旋啟式止回閥的對比：
|
結構形式 |
H76型對夾雙瓣旋啟式止回閥 |
H44型法蘭單瓣旋啟式止回閥 |
|
水錘壓力 |
水錘壓力小，閥瓣行程短、并有彈簧輔助關閉、關閥速度快 |
水錘壓力很大，閥瓣行程長，需要較長的關閉時間 |
|
H76型的水錘壓力只有H44型的1/2～1/5 |
|
尺寸和重量 |
結構長度很短、體積小、重量輕，便于閥門的安裝、搬運、存放及管道的布置，并能大量節約材料、降低成本 |
結構長度很長，體積笨大，重量很重 |
|
H76型的結構長度只有H44型的1/4～1/6，H76型的重量只有H44型的1/4～1/10 |
|
流體阻力 |
流體阻力小，流體阻力系數ζ為2.6～0.7，隨著閥門口徑的增大，流體阻力系數減小 |
流體阻力小，流體阻力系數ζ為1.3～3，但在低壓工況下，閥瓣不能完全開啟，流體阻力大。流體阻力隨著閥門口徑的增大而增大 |
|
安裝 |
可水平安裝或垂直安裝，重量輕，不必為閥門設置支座 |
可水平安裝或垂直安裝，大口徑閥門重量重，需設置支座 |
|
開啟壓力 |
開啟壓力很小，閥瓣在很小的壓差下就能完全打開 |
開啟壓力較大，閥瓣在較大的壓差下才能完全打開 |
|
可靠性 |
閥門為整體結構，簡單緊湊、閥門關閉時沖擊力小，水錘壓力小，閥門壽命長，可靠性高 |
閥門關閉時的巨大沖擊力及水錘壓力容易損壞閥門 |
產品特點
1、體積小，重量輕，結構緊湊、維修方便
2、閥板采用對偶式，在彈簧的彈性力下矩下可自行速閉
3、因速閉作用，可防止介質倒流
4、閥體結構長度尺寸小，剛性好
5、安全方便，可用于水平垂直兩個方向安裝
執行標準
1、法蘭連接尺寸：GB/T1724.1-98
2、結構長度：GB/T12221-1989，ISO5752-82
性能參數
|
型號
|
工作壓力（MPa）
|
適用溫度（℃）
|
適用介質
|
閥體材料
|
|
H76H-10C～40
|
1.0～4.0
|
－29～425
|
水、蒸汽、油品
|
碳鋼
|
|
H76W-10P～25
|
1.0～2.5
|
≤150
|
硝酸類
|
不銹鋼
|
|
H76Y-40P
|
4.0
|
≤150
|
硝酸類
|
不銹鋼
|
對夾式蝶型止回閥主要零部件材料：
|
零件名稱
|
閥體
|
閥瓣
|
閥桿
|
彈簧
|
閥座
|
|
材料
|
鑄鐵、鑄鋼
|
碳鋼
|
不銹鋼
|
不銹鋼
|
丁腈橡膠
|
對夾式蝶型止回閥主要零部件材料：
|
零件名稱
|
閥體
|
閥瓣
|
閥桿
|
彈簧
|
閥座
|
|
材料
|
鑄鐵、鑄鋼
|
碳鋼
|
不銹鋼
|
不銹鋼
|
丁腈橡膠
|
對夾式蝶型止回閥主要技術參數:
|
型號
|
公稱壓力 PN(MPa)
|
強度試驗壓力(MPa)
|
密封試驗壓力(MPa)
|
適用溫度
|
適用介質
|
|
H76X-10
|
1.0
|
1.5
|
1.1
|
≤80℃
|
清水
污水
|
|
H76X-16
|
1.6
|
2.4
|
1.76
|
對夾式蝶型止回閥主要外形尺寸：
|
公稱通徑 DN(mm)
|
L(mm)
|
H(mm)
|
D(mm)
|
|
1.0MPa
|
1.6MPa
|
|
50
|
43
|
60
|
105
|
105
|
|
65
|
46
|
73
|
124
|
124
|
|
80
|
64
|
89
|
142
|
142
|
|
100
|
64
|
110
|
162
|
162
|
|
125
|
70
|
141
|
192
|
192
|
|
150
|
76
|
168
|
218
|
218
|
|
200
|
89
|
219
|
272
|
273
|
|
250
|
114
|
273
|
328
|
328
|
|
300
|
114
|
324
|
378
|
384
|
|
350
|
127
|
356
|
438
|
444
|
|
400
|
140
|
418
|
489
|
495
|
|
450
|
152
|
457
|
540
|
555
|
|
500
|
152
|
526
|
594
|
616
|
|
600
|
178
|
626
|
695
|
734
|
|
700
|
229
|
672
|
810
|
804
|
|
800
|
241
|
778
|
916
|
910
|
|
900
|
241
|
878
|
1016
|
1010
|
|
1000
|
300
|
914
|
1124
|
1128
|
|
